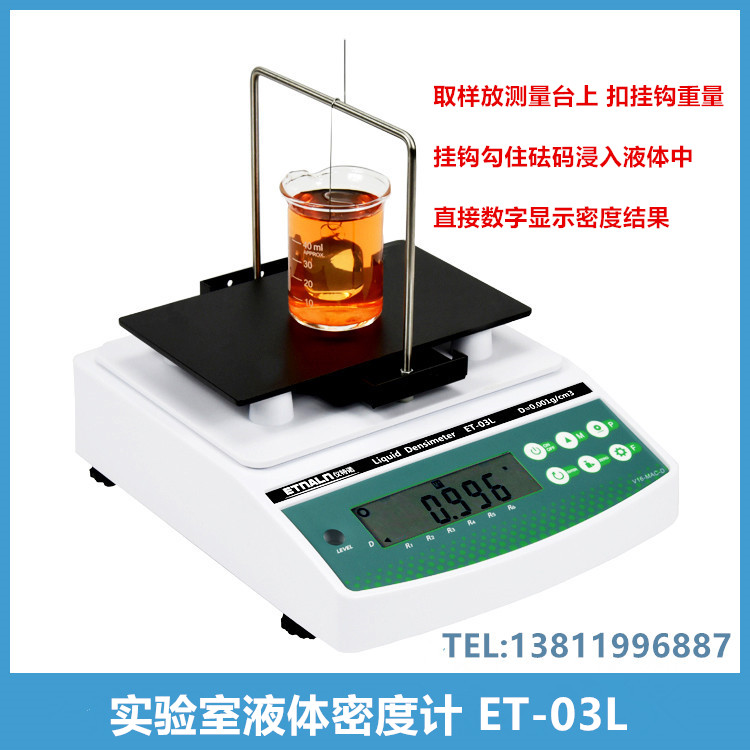

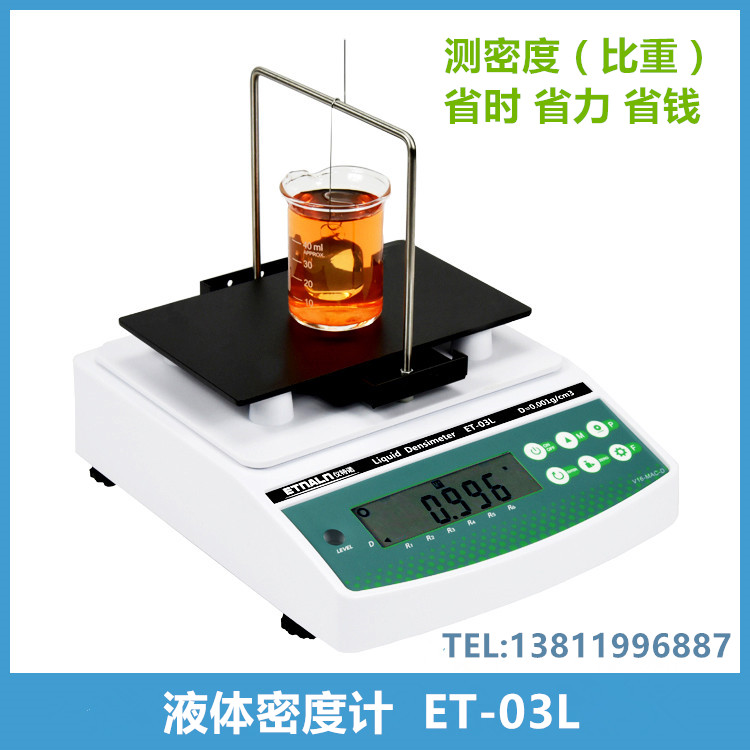

經濟實用型液體密度計ET-03L
- 產品分類：液體溶液密度計
- 產品簡介：采用現代電子技術與阿基米德原理相結合，直接讀取各種液體溶液的密度（比重）值
- 咨詢熱線：400-612-5068
-
產品詳情
朋友，感謝您對儀特諾公司及產品的關注；首先對我們的產品和服務不完善部分帶給您的不便深表歉意，謹請您諒解！如果我們的產品有您所需要的，請將您的需求告訴我們，以便我們更好的為您服務；如果我們的產品不能滿足您的需要或您對我們的產品和服務感到不滿意，請您批評、指正以便我們及時改正和不斷前進！
也許您對我們公司很陌生，但您一定很熟悉中國計量研究院，中國權威珠寶玉石檢驗機構：國土資源部珠寶玉石首飾管理中心，我很自豪的向您介紹，中國計量研究院，珠寶玉石管理中心的數顯密度（比重）計都是我們公司提供的，我熱切希望您也像國家珠寶玉石質量監督檢驗中心實驗室有限公司一樣成為我們的用戶！您給我一次信任與機會，我回報您終生的服務與支持！
儀特諾經濟實用型液體密度計ET-03L基本參數：1、型號：ET-03L
2、稱重范圍：0.005-320 g
3、標準偏差：0.005g
4、密度可讀性：0.001g/cm3
5、密度測量范圍：0.001~7.800g/cm3
6、任何可流動性液體皆可快速測量，可廣泛應用于以下行業：精細化工、化工溶液、現代能源、石油燃料、化學試劑、油漆涂料、瀝青、油墨、樹脂、化工油品、食用油、飲料、乳制品化工學研究實驗室。
儀特諾經濟實用型液體密度計ET-03L特點：
1、采用現代電子技術與阿基米德原理相結合，直接讀取各種液體溶液的密度（比重）值；是國際通用液體密度測量方法之一，與傳統韋氏天平法，比重瓶法相比，有著極為方便的操作性。一次按鍵，直接數字顯示密度（比重）值。
2、不受熱脹冷縮的影響；清洗方便；測量范圍廣，幾乎涵蓋所有可流動的液體，密度可測量范圍0.001-7.800克/立方厘米。
3、采用德國進口傳感器，確保精度的準確性。
4、面對市場上越來越多的密度計競爭產品，儀特諾優化細節問題，將可靠性得到進一步加強。主要解決了市場上其它產品廣泛存在的測量不穩定、數據不準、死機、按鍵失靈、吊線彎曲、吊欄易碰觸容器槽、容器槽易破等常見問題，提高測量穩定性，細節決定質量。
5、屬于動態測量，在密度測量時，隨時改變液體的配方，密度值也隨即改變更新，實時驗證調整配方的正確性。
6、僅需一步直接讀取密度值，節省大量測試時間；相對于人工成本來說，一次投入可長達十年節約時間人力成本，買到即是賺到。
7、取樣方便，所測樣品只需約50CC，或者更少樣品。
8、密度精度高，提升產品質量，實時測試及早發現問題，降低產品不良率。
9、測量杯容易清洗，不受比重瓶口徑小的限制；也可重復使用，或者更換其它大小相似的測量杯使用。
10、符合GB/T 611、GB/T11540、 GB/T2206、 GB/T5518 …等標準規范。
11、揮發性液體，粘稠性液體均可快速測試；針對腐蝕性液體，強酸強堿性液體，可選購防腐蝕性配件。
12、含有RS-232C通信接口，方便連接PC與打印機，可選購打印機打印測量數據
13、可測量高溫狀態下的密度值。
14、配置專用防風防塵罩，組合方便，堅固耐用。
15、常規型號最大稱量300克升級到320克，型號ET-03L，加量不加價！多功能：可測密度，波美度為ET-01BE,萬分位高精度ET-04L，多功能ET-04LM。更多型號及參數請咨詢儀特諾。
16、可廣泛應用于以下行業：精細化工、化工溶液、現代能源、石油燃料、化學試劑、油漆涂料、瀝青、油墨、樹脂、化工油品、食用油、飲料、乳制品化工學研究實驗室。
儀特諾經濟實用型液體密度計ET-03L資料表格匯總：
| 品牌 | Etnaln儀特諾 | |
| 型號 | ET-03L | |
| 機型 | 經濟型 | |
| 稱重 | 范圍 | 0.005~320g |
| 標準偏差 | 0.005g | |
| 密度 | 可讀性 | 0.001 g/cm3 |
| 范圍 | 0.001~7.800 g/cm3 | |
| 測量種類 | 任何液體皆可瞬間測量，不受限制 | |
| 測量原理 | 阿基米德原理 | |
| 測量模式 | 同時具有3組液體測量模式，可配合不同標準砝碼使用 | |
| 測量時間 | 約5秒 | |
| 測量方式 | 動態測量，測量時，隨時改變液體的配方，密度值也隨即改變更新 | |
| 結果顯示 | 直接數字顯示密度值 | |
| 比重測量組件 | 不銹鋼比重測量架 | |
| 功能設定 | 水溫設定、水密度設定、標準測量砝碼重量值與水中重量值的設定 | |
| 測量結果驗正方式 | 蒸餾水驗正 | |
| 輸出方式 | RS-232C標準通信接口、方便測試數據輸出與打印 | |
| 標準附件 | ①主機、②測量放置板、③標準液體測量組件、④鑷子、⑤溫度計、⑥100G砝碼、⑦防風防塵罩、⑧測量支架、⑨電源變壓器一個 ※標準液體測量組件一套：含不銹鋼掛鉤2個、標準玻璃砝碼1個、不銹鋼砝碼1個、測量杯2個 |
|
| 選購附件 | ① 打印機、② 防腐蝕性液體測量組件、③標準液體測量組件、 ④數據連接線 |
|
| 電源電壓 | AC100V~240V 50HZ/60HZ 歐規標準 | |
| 毛重/尺寸 | 4.5kg/長42.5 cm×寬17.5 cm×高32.5cm | |
